產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺 長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。
LMC系列有鐵芯電機

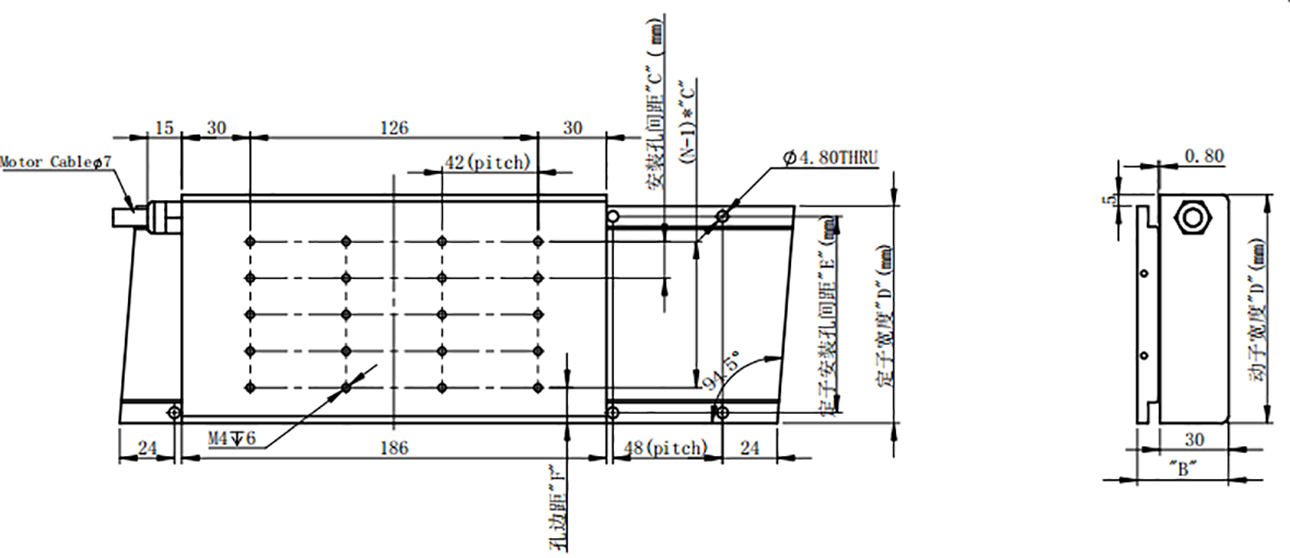

外形圖(單位:mm)
|
性能參數 |
單位 |
LMC186-045-S1 |
LMC186-060-S1 |
LMC186-080-S1 |
LMC186-100-S1 |
LMC185-100-S2 |
LMC186-125-S1 |
|
峰值推力 |
N |
297 |
520 |
812 |
1110 |
1110 |
1478 |
|
峰值電流 |
A |
11.8 |
11.8 |
14.2 |
13.2 |
18.5 |
17.4 |
|
持續推力 |
N |
85 |
150 |
230 |
300 |
300 |
396 |
|
持續電流 |
A |
3.4 |
3.4 |
4 |
3.6 |
5.0 |
4.6 |
|
電機常數@Tmax. |
N/(W1/2) |
11 |
19.3 |
26 |
31 |
22.2 |
39 |
|
最大持續耗散功率 |
W |
34 |
60 |
79 |
94 |
94 |
114 |
|
繞組代碼 |
|
S1 |
S1 |
S1 |
S1 |
S2 |
S1 |
|
力常數 |
N/A |
25 |
44 |
56.8 |
84 |
60 |
85.0 |
|
反向電動勢 |
V/m/s |
20.8 |
36.4 |
46.4 |
68.7 |
49.2 |
69.6 |
|
相間電阻 |
ohms |
1.8 |
3.1 |
4 |
5.2 |
2.3 |
3.4 |
|
相間電感 |
mH |
9.7 |
17 |
23 |
28.2 |
15.8 |
21.0 |
|
電氣時間常數 |
ms |
5.5 |
5.5 |
5.4 |
5.3 |
5.4 |
5.4 |
|
最大端電壓 |
Vdc |
330 |
330 |
330 |
330 |
330 |
330 |
|
吸引力 |
kN |
0.57 |
1 |
1.6 |
2.2 |
2.2 |
2.9 |
|
動子重量 |
kg |
0.9 |
1.6 |
2.3 |
3 |
3 |
3.8 |
|
定子型號 |
|
T-LMC100-045-S*** |
T-LMC100-060-S*** |
T-LMC100-080-S*** |
T-LMC100-100-S*** |
T-LMC100-100-S*** |
T-LMC100-125-S*** |
|
定子重量 |
kg/m |
1.7 |
3 |
4.3 |
5.7 |
5.7 |
7.3 |
|
極距 |
mm |
24 |
24 |
24 |
24 |
24 |
24 |
|
定子可選長度 |
mm |
96,144,192,240 |
96,144,192,240 |
96,144,192,240 |
96,144,192,240 |
96,144,192,240 |
96,144,192,240 |
