產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。
直線電機模組命名

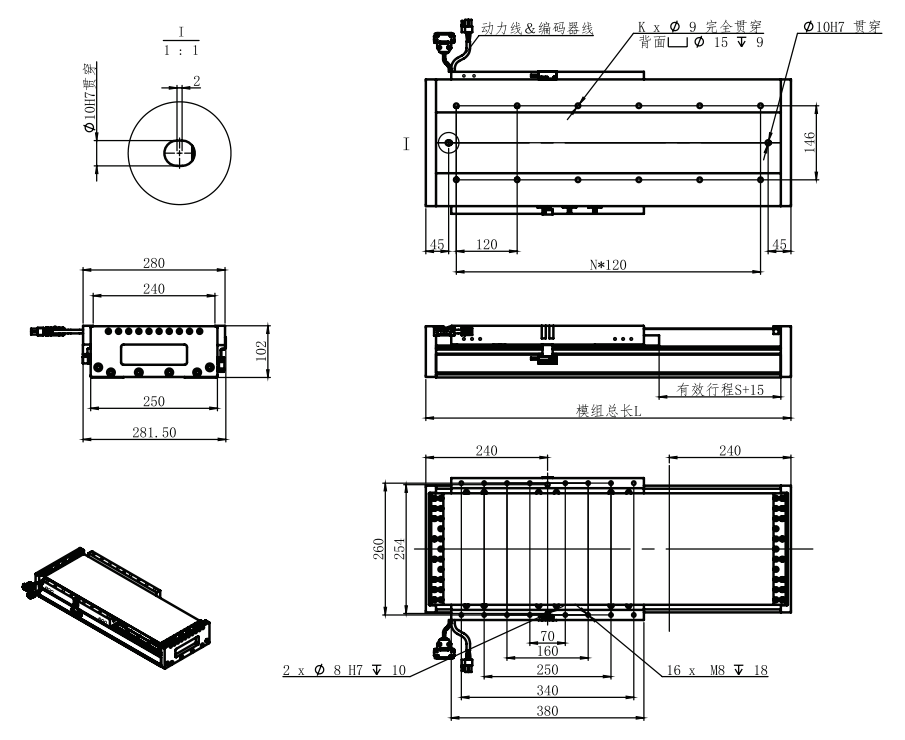

產品外形(單位mm)
| 規格名稱 | LMS-B250-C44 |
| 電機 | LMC378-125-S1 |
| 推力(N) | 峰值推力:2956 持續推力:750 |
| 運動件重量 | 16.7 |
| 最大負載 | 150 max |
| 速度(m/s) | 1 (75kg負載，500mm行程，駐留時間0.3s) |
| 加速度 | 2 |
| 精度 | 磁柵：重復定位精度：±2μm(1000mm行程內） |
| 光柵：重復定位精度：±1μm(1000mm行程內） |
| 直線度 | ±2μm/300mm |
| 配件 | 光電開關：歐姆龍EE-SX672；拖鏈（不含拖鏈） |
| 模組尺寸 |
| Z行程 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| 總長度 |
545 |
595 |
645 |
695 |
745 |
795 |
845 |
895 |
945 |
995 |
1045 |
1095 |
1145 |
1195 |
1245 |
1295 |
1345 |
1395 |
1445 |
1495 |
| 模組重量 |
34.4 |
36 |
37.7 |
39.3 |
40.9 |
42.6 |
44.2 |
45.8 |
47.4 |
49.1 |
50.7 |
52.3 |
54 |
55.6 |
57.2 |
58.9 |
60.5 |
62.1 |
63.7 |
65.4 |
|
K |
8 |
10 |
10 |
12 |
12 |
12 |
14 |
14 |
16 |
16 |
18 |
18 |
18 |
20 |
20 |
22 |
22 |
22 |
24 |
24 |
|
N |
3 |
4 |
4 |
5 |
5 |
5 |
6 |
6 |
7 |
7 |
8 |
8 |
8 |
9 |
9 |
10 |
10 |
10 |
11 |
11 |
|
孔端距 |
72.5 |
37.5 |
62.5 |
27.5 |
52.5 |
77.5 |
42.5 |
67.5 |
32.5 |
57.5 |
22.5 |
47.5 |
72.5 |
37.5 |
62.5 |
27.5 |
52.5 |
77.5 |
42.5 |
67.5 |
注：1、需要訂購大于1000行程以上，請與我們聯系（單條模組最大總長6m，超過6m需要拼接基座）；
2、配置速度表及加速度為計算參考值，不同負載、不同應用會有差異；
3、使用環境溫度-10℃~50℃，濕度≤85%，無腐蝕性氣體，油霧，塵埃，強電磁污染；海拔1000米以下。
