產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。
直線電機模組命名

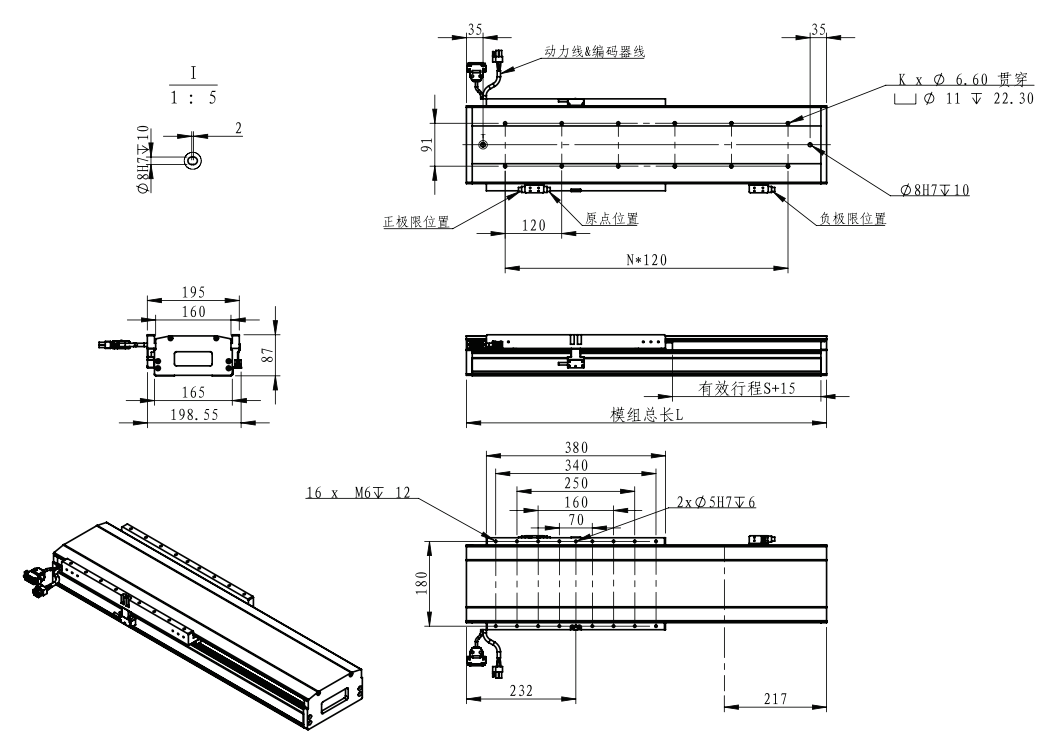

產品外形(單位mm)
| 規格名稱 | LMS-B165-C42 |
| 電機 | LMC378-080-S1 |
| 推力(N) | 峰值推力:1624 持續推力:460 |
| 運動件重量 | 8.5 |
| 最大負載 | 60 max |
| 速度(m/s) | 2 (40kg負載，500mm行程，駐留時間0.3s) |
| 加速度 | 1 |
| 精度 | 磁柵：重復定位精度：±2μm(1000mm行程內） |
| 光柵：重復定位精度：±1μm(1000mm行程內） |
| 直線度 | ±2μm/300mm |
| 配件 | 光電開關：歐姆龍EE-SX672；拖鏈（不含拖鏈） |
| 模組尺寸 |
| Z行程 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| 總長度 |
514 |
564 |
614 |
664 |
714 |
764 |
814 |
864 |
914 |
964 |
1014 |
1064 |
1114 |
1164 |
1214 |
1264 |
1314 |
1364 |
1414 |
1464 |
| 模組重量 |
17.7 |
18.6 |
19.5 |
20.4 |
21.3 |
22.2 |
23.1 |
24 |
24.9 |
25.8 |
26.7 |
27.6 |
28.5 |
29.4 |
30.3 |
31.2 |
32.1 |
33 |
33.9 |
34.8 |
|
10.88K |
6 |
6 |
8 |
8 |
8 |
10 |
10 |
12 |
12 |
14 |
14 |
14 |
16 |
16 |
18 |
18 |
18 |
20 |
20 |
22 |
|
N |
2 |
2 |
3 |
3 |
3 |
4 |
4 |
5 |
5 |
6 |
6 |
6 |
7 |
7 |
8 |
8 |
8 |
9 |
9 |
10 |
|
孔端距 |
125 |
150 |
115 |
140 |
165 |
130 |
155 |
120 |
145 |
110 |
135 |
160 |
125 |
150 |
115 |
140 |
165 |
130 |
155 |
120 |
注：1、需要訂購大于1000行程以上，請與我們聯系（單條模組最大總長6m，超過6m需要拼接基座）；
2、配置速度表及加速度為計算參考值，不同負載、不同應用會有差異；
3、使用環境溫度-10℃~50℃，濕度≤85%，無腐蝕性氣體，油霧，塵埃，強電磁污染；海拔1000米以下。
