產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。
直線電機模組命名

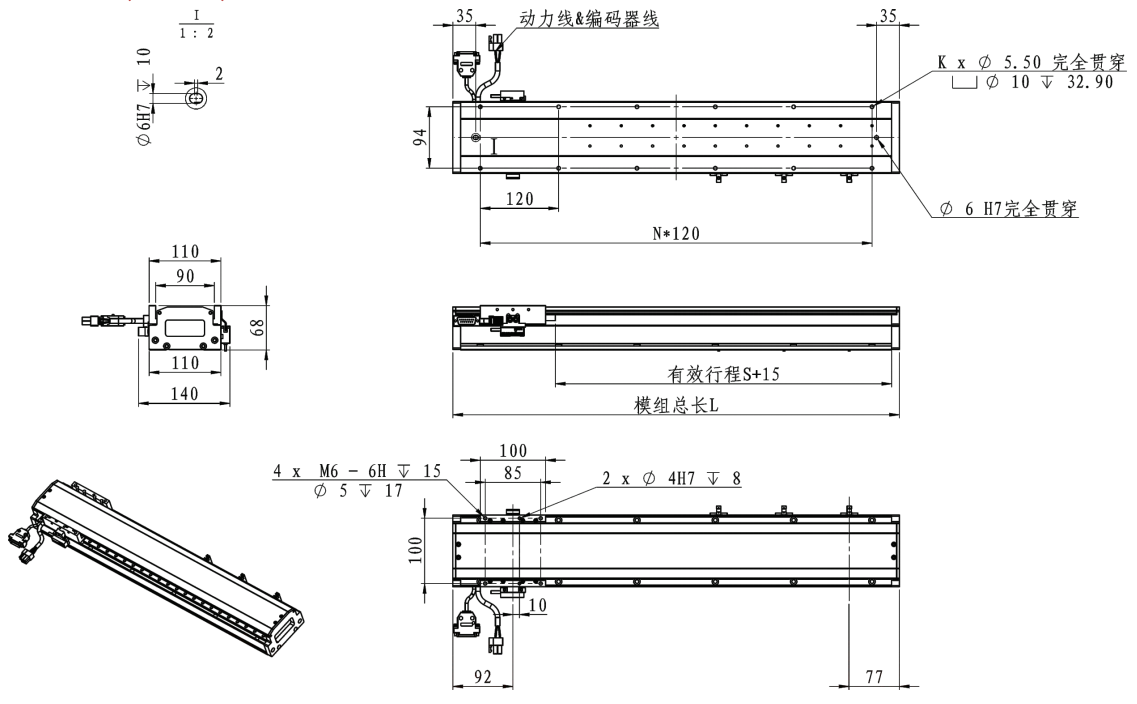

產品外形(單位mm)
| 規格名稱 | LMS-B110-C10 |
| 電機 | LMC100-045-S1 |
| 推力(N) | 峰值推力:148 持續推力:42 |
| 運動件重量 | 1.1 |
| 最大負載 | 10 max |
| 速度(m/s) | 1 (3kg負載，500mm行程，駐留時間0.3s) |
| 加速度 | 1 |
| 精度 | 磁柵：重復定位精度：±2μm(1000mm行程內） |
| 光柵：重復定位精度：±1μm(1000mm行程內） |
| 直線度 | ±2μm/300mm |
| 配件 | 光電開關：歐姆龍EE-SX672；拖鏈（不含拖鏈） |
| 模組尺寸 |
| Z行程 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| 總長度 |
234 |
284 |
334 |
384 |
434 |
484 |
534 |
584 |
634 |
684 |
734 |
784 |
834 |
884 |
934 |
987 |
1034 |
1084 |
1134 |
1184 |
| 模組重量 |
2.9 |
3.32 |
3.74 |
4.16 |
4.58 |
5 |
5.42 |
5.84 |
6.26 |
6.68 |
7.1 |
7.52 |
7.94 |
8.36 |
8.78 |
9.2 |
9.62 |
10.04 |
10.46 |
10.88 |
|
10.88K |
4 |
4 |
6 |
6 |
8 |
8 |
10 |
10 |
10 |
12 |
12 |
14 |
14 |
14 |
16 |
16 |
18 |
18 |
20 |
20 |
|
N |
1 |
1 |
2 |
2 |
3 |
3 |
4 |
4 |
4 |
5 |
5 |
6 |
6 |
6 |
7 |
7 |
8 |
8 |
9 |
9 |
|
孔端距 |
45 |
70 |
35 |
60 |
25 |
50 |
15 |
40 |
65 |
30 |
55 |
20 |
47 |
70 |
35 |
60 |
25 |
50 |
15 |
40 |
注：1、需要訂購大于1000行程以上，請與我們聯系（單條模組最大總長6m，超過6m需要拼接基座）；
2、配置速度表及加速度為計算參考值，不同負載、不同應用會有差異；
3、使用環境溫度-10℃~50℃，濕度≤85%，無腐蝕性氣體，油霧，塵埃，強電磁污染；海拔1000米以下。
